【干货】中小型工商业建设光伏电站方式及要求

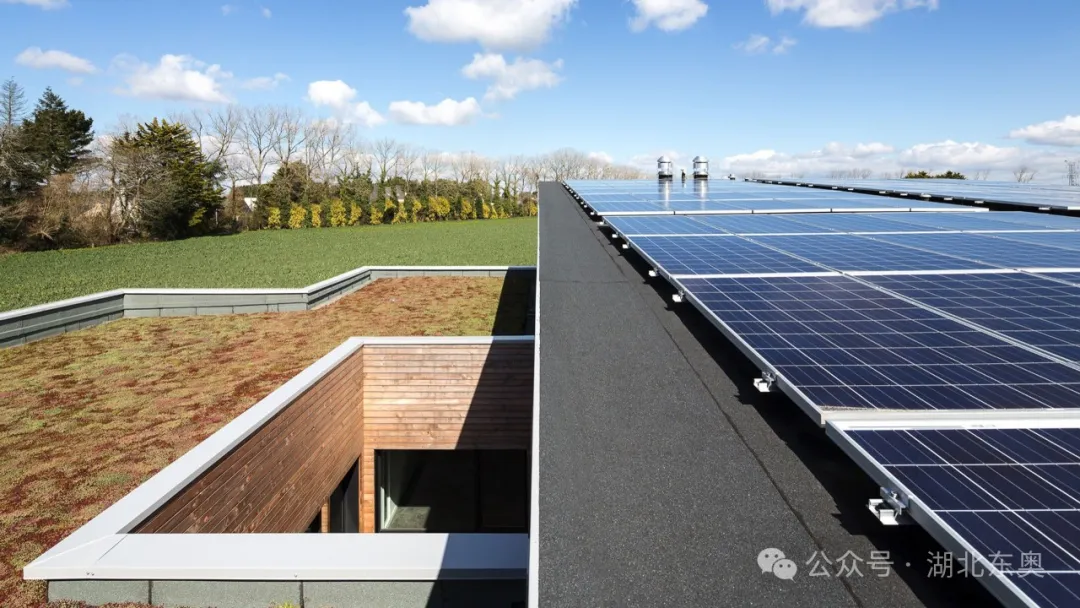

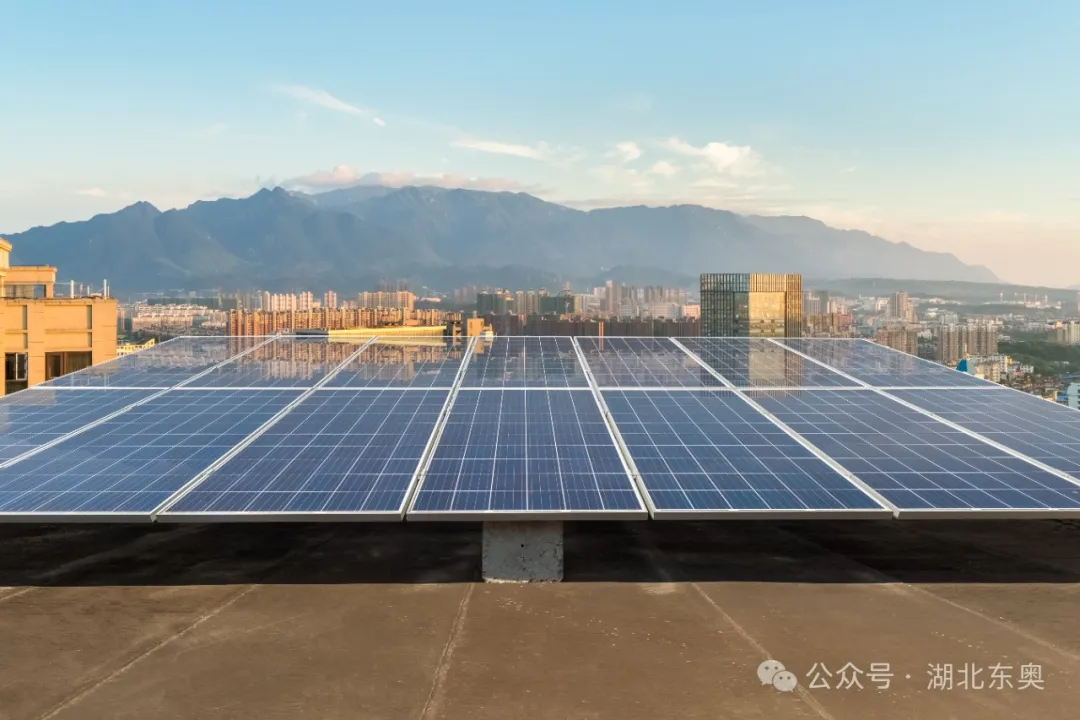

水泥平屋顶要求设计为上人屋面，这样既能满足光伏系统对屋面所产生的荷载要求，又方便后期光伏系统的维护工作。结合不同地区的纬度信息、光伏组件设计最佳倾角，这样可以达到最佳发电量。

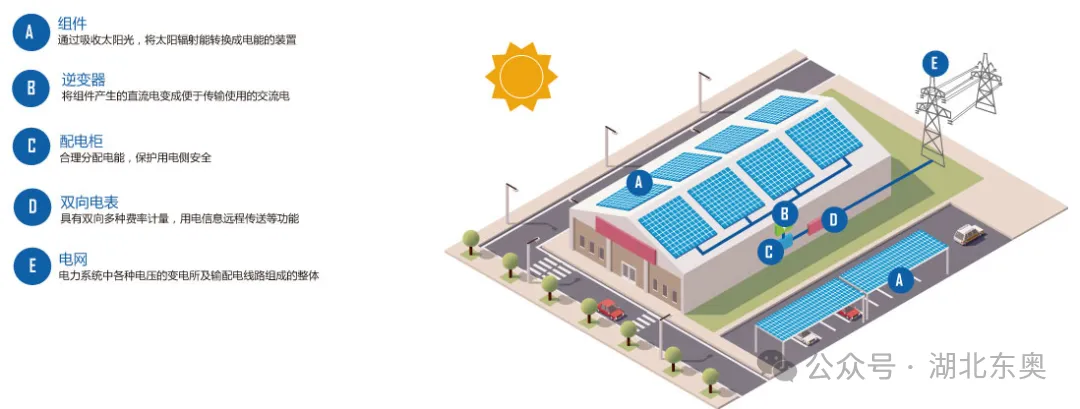

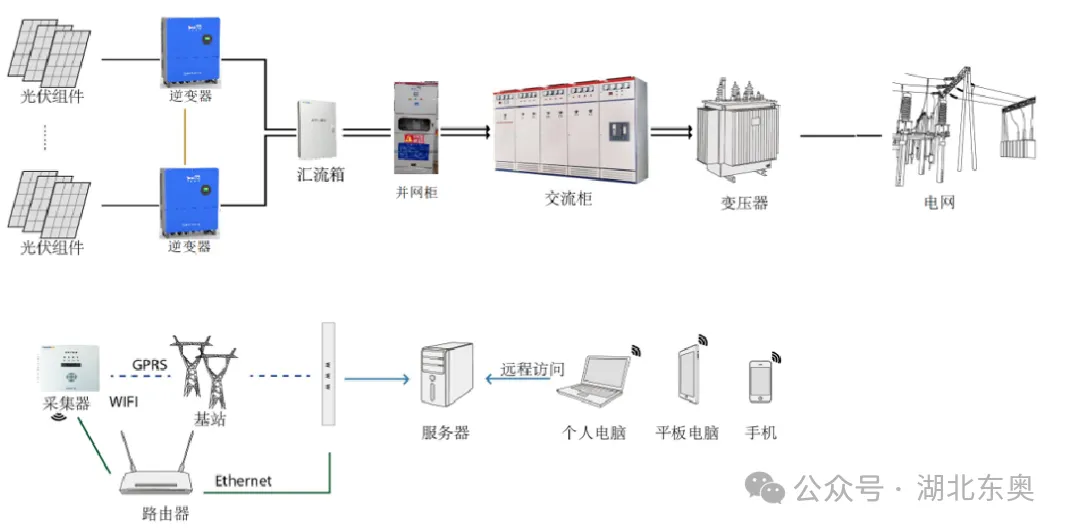

对于中小型工商业光伏电站而言，实际中最常用的两种并网方式是“自发自用、余电上网”以及全额上网。具体选择哪一种，就需要根据自身的实际情况来进行判断。

自发自用，余电上网的并网模式适合白天用电量较大的厂房，自用比例越高，成本回收周期越短。

收益=度电补贴+卖电收益

No.3 设备选型

【光伏组件】

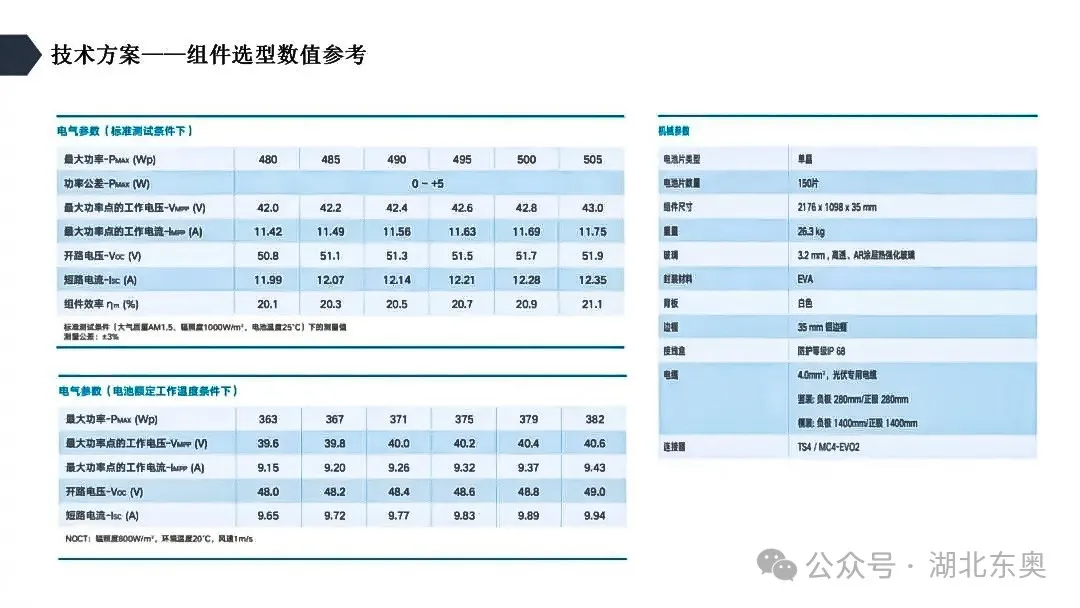

根据组件的电气参数，最大功率点的工作电流约12A。可选择市面上主流逆变器最大直流输入15A，能够全面适配当下大功率组件，同时支持1.4及以上超配，节约初始投资。

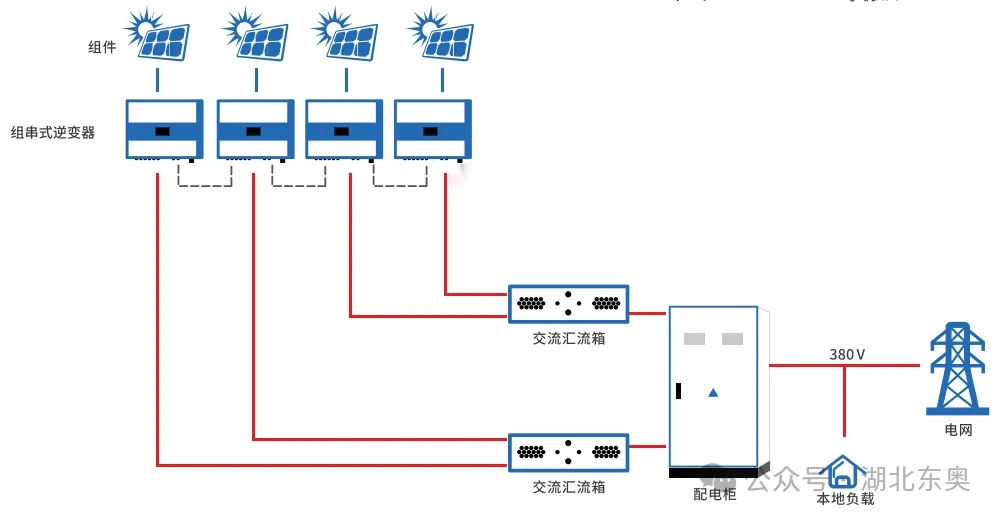

以1MW光伏电站并网为范例，逆变器安装方式：每18块组件为一串，接14串到逆变器，仅需8台逆变器。

交流汇流箱根据项目所选用的逆变器台数，可选取多汇—汇流箱。按实际需要选择二汇一、四汇一都可。

组件排布组件朝向：理想的安装方位角是正南;

组件倾角：系统最佳倾角近似于当地纬度角，或者根据屋顶结构，组件平行于屋顶坡度铺设，使用角度测量仪可测量倾角;

组件前后排间距：间距应能保证冬至日早上9点至下午3点太阳能电池方阵不被遮挡。

通过使用EXCEL表公式计算，选择纬度、组件宽度、长度、倾角即可计算出合适间距。

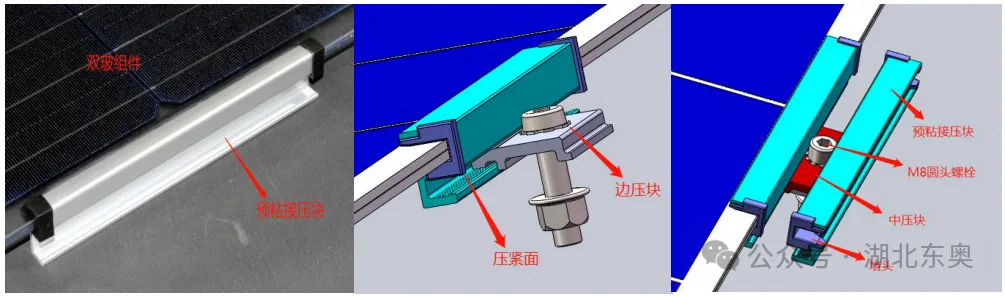

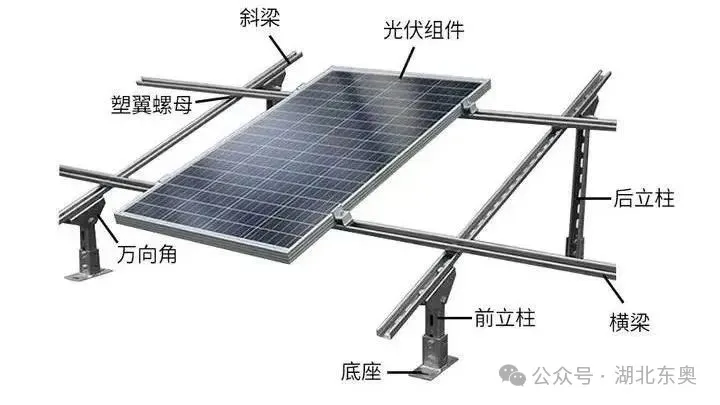

（1)支架的搭建除了要保证组件的最佳倾角和朝向，应尽可能在屋顶上留有足够间距，实现对流降低组件温度;

（2)支架材质使用不锈钢或者热镀锌钢材，以起到防腐的目的;

（3)支架应保证组件底部高于底面不小于15CM，以避免组件浸水和雨水溅落组件表面。

水泥平屋顶固定支架；水泥配重块常规尺寸300*300*300mm；若当地季风较多，需适当增大配重块。

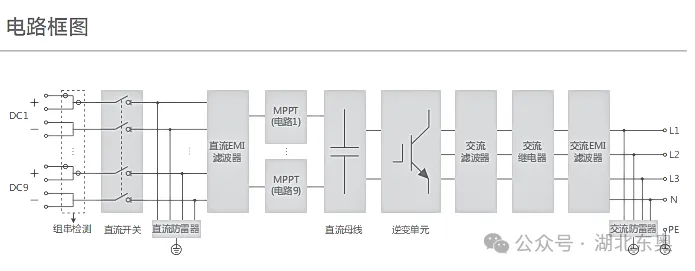

【逆变器安装要求】

1、尽量避免安装在阳光直射区域。

2、尽量避免安装在易受雨淋的位置。

3、安装位置需通风散热较好。

电气接地系统包括：组件边框接地、逆变器接地、配电柜接地。

组件：组件的铝合金边框与支架进行连接，再通过引下线完成可靠接地。

逆变器：交流接线端子的PE端和机箱外壳的PE接地。

配电柜：使用接地线连至接地排上或者就近框架接地。

接地体：接地体采用直径为10/12mm的圆钢，长度一般为0.6m左右，接地电阻应不大于4Ω。

防雷接地光伏电站安装在建筑的顶部，容易遭受雷击，雷击产生的浪涌电流会损坏逆变器等系统设备，所以电站需要防雷接地，将浪涌电流导引至地下起到保护系统的作用。
